Porównanie trójdrożnych katalizatorów: jak pokonują systemy dwukierunkowe, DOC i SCR

Pod podłogą większości samochodów benzynowych znajduje się komponent wykonujący jednocześnie trzy oddzielne zadania chemiczne i działający prawidłowo tylko w wąskim zakresie warunków pracy silnika. To wąskie okno operacyjne jest właśnie powodem katalizator trójdrożny wygląda zupełnie inaczej, na papierze i w praktyce, od katalizatorów utleniających stosowanych w pojazdach z silnikiem Diesla lub konwerterów dwukierunkowych stosowanych w starszych i niektórych silnikach o małej pojemności skokowej. Porównanie ich obok siebie wyjaśnia, dlaczego producenci samochodów ujednolicili trójdrożną konstrukcję wydechu benzyny i dlaczego nie jest to po prostu „lepsza wersja” alternatyw — rozwiązuje inny problem.

Co właściwie konwertuje trójdrożny konwerter

Nazwa odnosi się do trzech jednoczesnych reakcji zachodzących na warstwie katalizatora, a nie do trzech oddzielnych etapów. Wewnątrz podłoża o strukturze plastra miodu platyna i pallad utleniają tlenek węgla do dwutlenku węgla i niespalonych węglowodorów do wody i CO2, podczas gdy rod jednocześnie redukuje tlenki azotu z powrotem do azotu i tlenu. Wszystkie trzy reakcje przebiegają efektywnie tylko wtedy, gdy silnik pracuje przy stechiometrycznym stosunku powietrza do paliwa wynoszącym 14,7:1 lub bardzo blisko niego.

To wąskie okno jest utrzymywane przez czujniki tlenu w silniku i układ kontroli paliwa, stale regulujący fazę rozrządu wtryskiwaczy w ciasnych pętlach sprzężenia zwrotnego, często kilkadziesiąt razy na sekundę. Wyjdź poza ten zakres – będąc na bogato lub ubogo przez dłużej niż kilka sekund – a wydajność konwersji co najmniej jednej z trzech substancji zanieczyszczających gwałtownie spadnie.

Trójstronność a dwukierunkowość: dlaczego rod jest linią podziału

Katalizatory dwukierunkowe zawierają wyłącznie platynę i pallad. Skutecznie utleniają tlenek węgla i węglowodory, ale nie robią nic w przypadku tlenków azotu, ponieważ redukcja NOx wymaga chemii rodu, a nie w ogóle chemii utleniania. Konwertery dwukierunkowe były standardem w pojazdach benzynowych przed wprowadzeniem bardziej rygorystycznych przepisów dotyczących NOx w latach 80. i 90. XX wieku i nadal są używane dzisiaj w niektórych małych silnikach, motocyklach i silnikach wysokoprężnych, gdzie zamiast tego NOx jest kontrolowany przez oddzielny układ końcowy.

• Obsługa NOx: Konwertery trójdrożne bezpośrednio redukują NOx; konwertery dwukierunkowe w ogóle go nie dotykają.
• Ekspozycja na koszt metalu: W przeszłości cena rodu za uncję platyny była kilkukrotnie wyższa, dlatego też konwertery trójstronne wiążą się ze znacznie wyższymi kosztami surowca, szczególnie w okresach gwałtownych wzrostów cen rodu.
• Dopasowanie regulacyjne: Nowoczesnych norm emisji benzyny lekkiej na większości głównych rynków nie można spełnić za pomocą samego konwertera dwukierunkowego — jednostka trójdrożna (lub konwerter trójdrożny w połączeniu z filtrem cząstek stałych) jest w rzeczywistości obowiązkowy.

Konwertery trójdrożne a katalizatory utleniające do silników wysokoprężnych

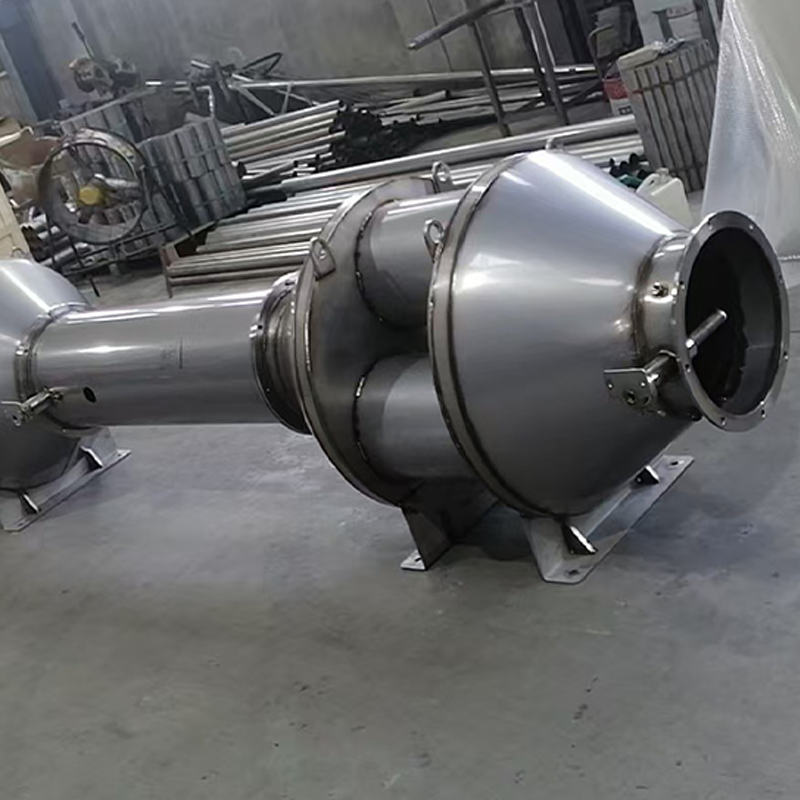

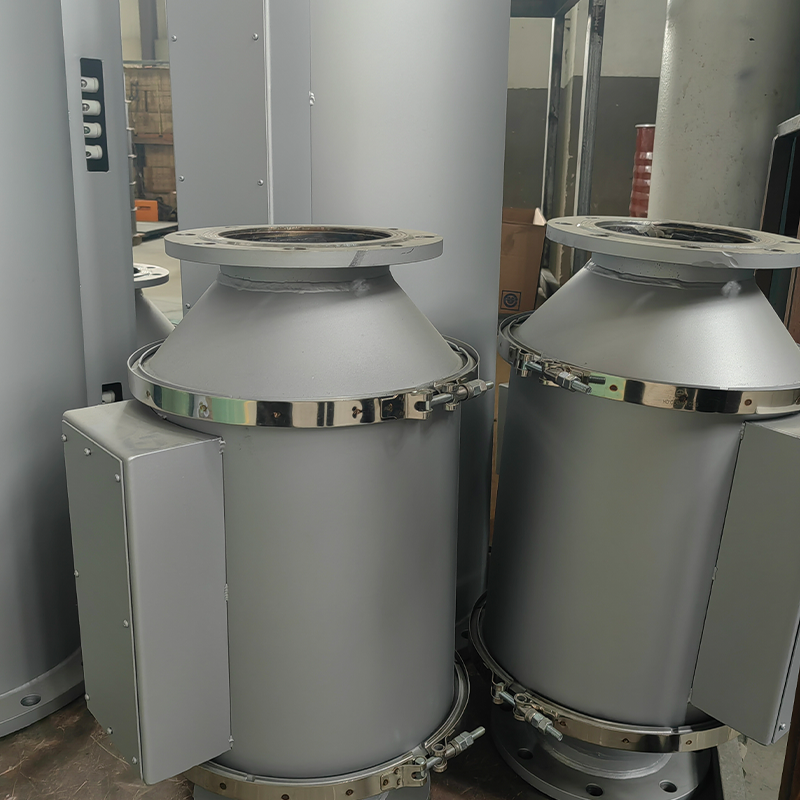

Katalizator utleniający oleju napędowego (DOC) z zewnątrz wygląda podobnie – podłoże o strukturze plastra miodu w metalowym kanistrze – ale funkcjonalnie jest bliższy konwerterowi dwukierunkowemu niż trójdrożnemu. Silniki wysokoprężne prawie przez cały czas pracują na ubogiej (nadmiar powietrza), co sprawia, że ​​rodowa chemia redukująca NOx jest w tym środowisku nieskuteczna; jest za dużo tlenu, aby reakcja redukcji przebiegała w taki sam sposób, jak w stechiometrycznym strumieniu spalin benzyny. Zatem układy Diesla obsługują utlenianie CO i HC poprzez DOC i oddzielnie przetwarzają NOx, zwykle poprzez selektywną redukcję katalityczną (SCR) lub recyrkulację gazów spalinowych (EGR).

Porównanie bezpośrednie

Jest to różnica strukturalna, a nie różnica jakościowa — umieszczenie konwertera trójdrożnego w strumieniu spalin z silnika Diesla nie sprawdziłoby się, ponieważ stały nadmiar tlenu w spalinach z silnika Diesla uniemożliwia w ogóle zajście redukcji o połowę reakcji trójdrożnej, niezależnie od obciążenia katalizatora.

Konwertery trójdrożne a SCR do kontroli NOx

Selektywna redukcja katalityczna wykorzystuje zupełnie inne podejście chemiczne do NOx: polega na wtryskiwaniu do strumienia spalin płynu na bazie mocznika, który rozkłada się na amoniak i reaguje z NOx w oddzielnym katalizatorze, tworząc azot i wodę. SCR może osiągnąć stopień redukcji NOx powyżej 90% nawet w warunkach ubogiego spalania, gdzie chemia rodu w konwerterze trójdrożnym nie zadziałałaby.

W niektórych nowszych silnikach benzynowych z bezpośrednim wtryskiem, które pracują na ubogiej mieszance w określonych warunkach obciążenia, zaczęto łączyć trójdrożny konwerter do pracy stechiometrycznej z pochłaniaczem NOx na mieszance ubogiej lub małą jednostką SCR do pracy w warunkach, w których silnik przez krótki czas pracuje na ubogiej mieszance — jest to podejście hybrydowe, które opiera się na obu strategiach, zamiast wybierać wyłącznie jedną.

Tryby awarii i co skraca żywotność

Konwertery trójdrożne zwykle wytrzymują 150 000–150 000 mil w normalnych warunkach, ale kilka wzorców awarii ujawnia się nieproporcjonalnie w porównaniu z katalizatorami wyłącznie utleniającymi, głównie dlatego, że reakcja trójdrożna jest bardziej wrażliwa na zanieczyszczenia i ekstremalne temperatury.

• Dryf czujnika tlenu: Ponieważ konwerter jest zależny od ciasnego okna paliwowo-powietrznego, uszkodzony czujnik tlenu przed silnikiem może powodować wzbogacanie lub ubożenie silnika na tyle długo, aby przedwcześnie zniszczyć katalizator, co ma znacznie mniejsze znaczenie w przypadku konstrukcji wykorzystujących wyłącznie utlenianie i z szerszą tolerancją.
• Zanieczyszczenie płynu chłodzącego lub oleju: Krzem z wycieków płynu chłodzącego lub fosfor ze spalania oleju mogą pokryć warstwę lakieru i zatruć powierzchnię katalizatora, blokując reakcje, które polegają na odsłonięciu wszystkich trzech metali szlachetnych.
• Przegrzanie spowodowane przerwami zapłonu: Niespalone paliwo docierające do konwertera zapala się w jego wnętrzu, a ponieważ trójdrożny substrat wykonuje więcej jednoczesnych procesów chemicznych, utrzymujące się przegrzanie powoduje jego degradację szybciej niż w przypadku prostszego katalizatora utleniania.

Diagnozowanie i weryfikacja wydajności konwertera

Większość podejść diagnostycznych porównuje odczyty czujnika tlenu przed i za konwerterem. W prawidłowo działającym układzie trójdrożnym czujnik za konwerterem powinien dawać znacznie bardziej płaski i mniej oscylujący sygnał niż czujnik przed konwerterem, ponieważ katalizator wygładza wahania mieszanki bogatej/ubogiej wraz z konwersją substancji zanieczyszczających. Sygnał po konwerterze, który dokładnie odzwierciedla sygnał przed konwerterem, jest jednym z bardziej wiarygodnych wskaźników spadku wydajności konwersji, niezależnie od tego, co mówi zapisany kod błędu.

Rozważania dotyczące rynku wtórnego i wymiany

Nie wszystkie zamienne konwertery trójdrożne zawierają identyczne obciążenie metalami szlachetnymi, nawet jeśli pasują do tego samego pojazdu. Jednostki o większym obciążeniu zazwyczaj zapalają się szybciej i dłużej utrzymują wydajność, podczas gdy tańsze jednostki spełniające jedynie minimalne progi prawne mogą przejść wstępne badanie emisji, ale szybciej ulegają degradacji w rzeczywistych warunkach jazdy. Tam, gdzie przepisy pozwalają na wybór pomiędzy odpowiednikami OEM a standardowymi urządzeniami z rynku wtórnego, specyfikacja obciążenia – gramy metalu szlachetnego na stopę sześcienną podłoża – jest bardziej użytecznym punktem porównania niż sama cena.
