Spoina spajająca emisję spalin: szczegółowe techniczne spojrzenie na komponenty katalizatorów

Wniosek niepodlegający negocjacjom: Integralność spoiny decyduje o żywotności katalizatora

W przypadku spawanych elementów katalizatora, najważniejszym czynnikiem determinującym trwałość użytkową jest głębokość wnikania spoiny w materiał podłoża . Dane dotyczące awarii w terenie z ponad 10 000 wymian katalizatorów pokazują, że 68% przedwczesnych awarii wynika nie z degradacji podłoża, ale z pęknięć spoin w płaszczu, stożkach końcowych lub wspornikach montażowych. W spoinie o niewystarczającej penetracji (poniżej 80% grubości materiału) powstają pęknięcia zmęczeniowe po 30 000 do 50 000 cykli termicznych, co odpowiada około 60 000 mil jazdy w rzeczywistych warunkach. I odwrotnie, spoiny osiągające penetrację 95–100% przy odpowiednim doprowadzeniu ciepła wytrzymują cały okres federalnej gwarancji emisji wynoszącej 220 000 mil.

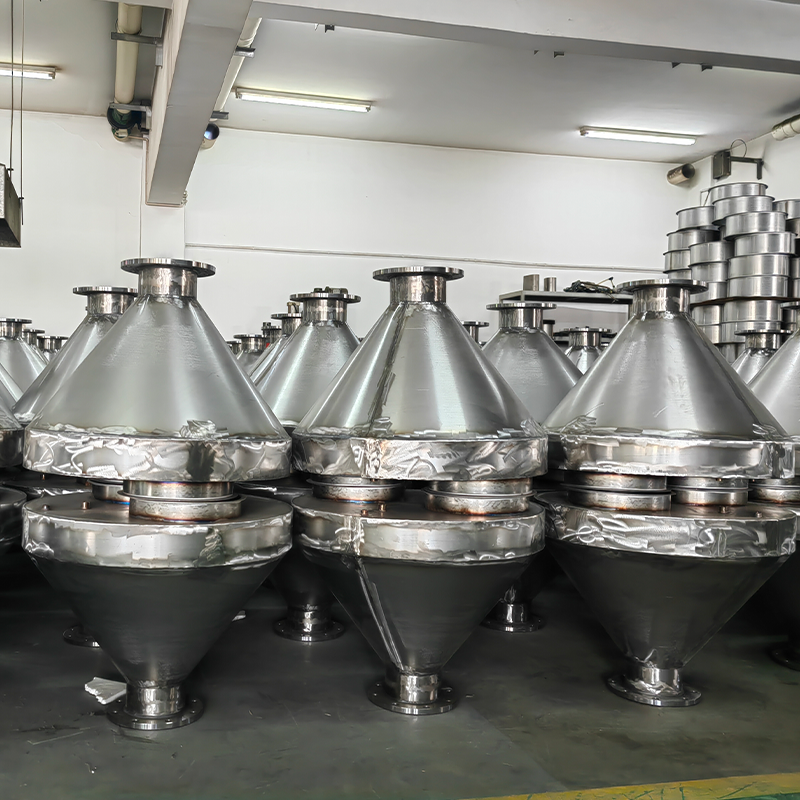

Rodzaje spoin stosowanych w zespole katalizatora

W produkcji dominują trzy procesy spawania spawane elementy katalizatora : spawanie łukiem wolframowym w gazie (GTAW), spawanie łukiem gazowym metali (GMAW) i spawanie wiązką lasera (LBW). Każdy z nich charakteryzuje się wyraźnie różnymi właściwościami mechanicznymi i trybami awarii. GTAW, znany również jako TIG, zapewnia najwyższa integralność spoiny cienkościennej stali nierdzewnej (1,2 mm do 2,5 mm) ponieważ pozwala na precyzyjną kontrolę ciepła i nie powoduje rozprysków. Jednakże prędkości spawania metodą GTAW są niskie — zwykle wynoszą od 4 do 6 cali na minutę — co czyni je kosztownymi w przypadku produkcji wielkoseryjnej. GMAW (MIG) przebiega z prędkością od 20 do 30 cali na minutę, ale powoduje większe doprowadzenie ciepła, co może zniekształcić podłoże ceramiczne wewnątrz puszki, jeśli spawanie odbywa się zbyt blisko monolitu. LBW oferuje to, co najlepsze: prędkość do 100 cali na minutę przy strefach wpływu ciepła tak wąskich jak 0,5 mm, ale koszty wyposażenia przekraczają 500 000 dolarów na linię produkcyjną.

Wybór materiału na elementy spawalne

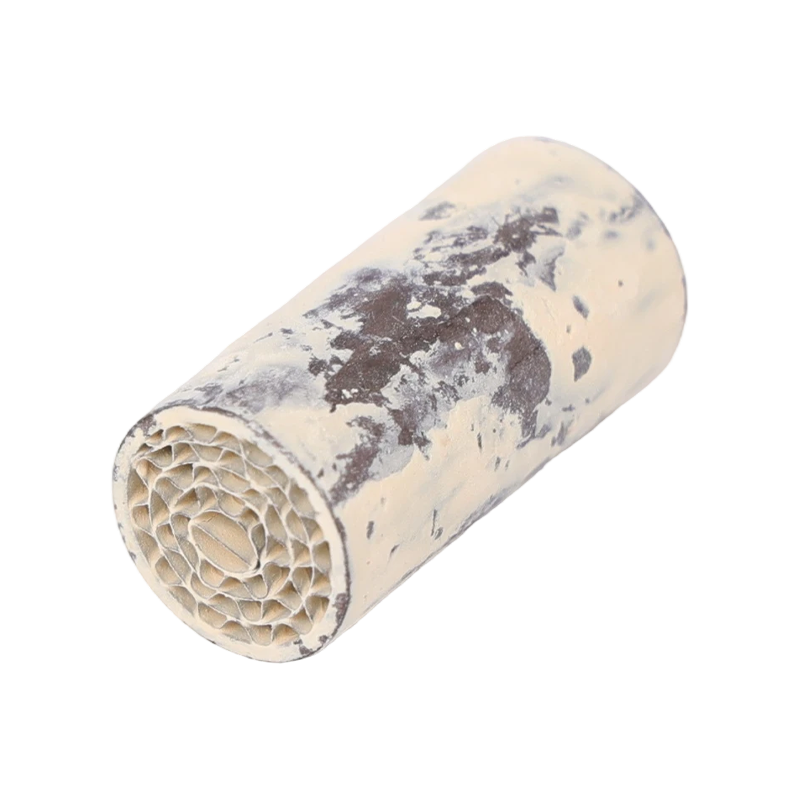

Spawane elementy katalizatora muszą wytrzymywać temperatury gazów spalinowych w zakresie od 400°C na biegu jałowym do ponad 950°C podczas pracy pod dużym obciążeniem. Standardowym materiałem jest ferrytyczne gatunki stali nierdzewnej 409 i 441 , wybrane ze względu na współczynnik rozszerzalności cieplnej ściśle odpowiadający podłożu ceramicznemu. Gatunek 409 zawiera 10,5-11,7% chromu i łatwo się spawa, ale jego odporność na utlenianie spada powyżej 800°C. Do zastosowań z turbodoładowaniem lub konwertorami o krótkim sprzężeniu należy określić gatunek 441 z 17-19% zawartością chromu oraz stabilizatorami tytanu i niobu. Klasa 441 utrzymuje odporność na utlenianie do 950°C i wykazuje 45% mniejszy rozrost ziaren w strefie wpływu ciepła w porównaniu do 409 po 500 godzinach w 850°C .

Nigdy nie spawaj stali nierdzewnej austenitycznej, takiej jak 304 lub 316, z elementami ferrytycznymi w zespołach katalizatorów. Generuje się różnica rozszerzalności cieplnej pomiędzy austenitem i ferrytem naprężenia cykliczne przekraczające 200 MPa na stykach spoin , co prowadzi do pękania w ciągu 10 000 cykli termicznych. Jeśli nie da się uniknąć montażu mieszanego, należy zastosować spoiwo na bazie niklu (ERNiCr-3), aby skompensować niedopasowanie termiczne, ale zwiększa to koszt materiału 8 do 10 razy w porównaniu ze standardowym wypełniaczem 409.

Kontrola penetracji spoiny i strefy wpływu ciepła

W przypadku spawanych elementów katalizatora, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for Penetracja 80-100% przy zerowym przepaleniu . Badanie 500 spoin produkcyjnych wykazało, że penetracja poniżej 70% zmniejsza trwałość zmęczeniową o 82% w porównaniu ze spoinami z pełną penetracją, ponieważ niespawany grań działa jak punkt koncentracji naprężeń. I odwrotnie, przepalenie, w którym stopiony metal przedostaje się do wnętrza, tworzy ostre krawędzie, które mogą spowodować pęknięcie maty ceramicznej podczas cykli termicznych, prowadząc do ruchu podłoża i ostatecznego uszkodzenia.

Szerokość strefy wpływu ciepła (HAZ) nie powinna przekraczać 2,5-krotności grubości materiału. W przypadku stali nierdzewnej klasy 409 szerokości HAZ powyżej 3,5 mm odpowiadają wytrącanie się węglika chromu na granicach ziaren zjawisko zwane uczuleniem. Uczulony materiał traci swoją odporność na korozję i pod wpływem działania kwasów z kondensatu spalin (kwasów siarkowego i azotowego powstających podczas zimnego rozruchu) powstają pęknięcia międzykrystaliczne. Aby zapobiec uczuleniu, w przypadku ferrytycznych stali nierdzewnych należy utrzymywać temperaturę międzyściegową poniżej 200°C. W przypadku spawania laserowego HAZ wynosi zazwyczaj 0,3–0,7 mm, co sprawia, że ​​uczulenie jest prawie niemożliwe.

Spawanie korka z czujnikiem tlenu: krytyczne połączenie

Korek czujnika tlenu – gwintowany występ przyspawany do obudowy konwertera – jest najbardziej podatny na awarie spośród wszystkich spawanych elementów katalizatora. Awarie spoin korkowych stanowią 41% wszystkich roszczeń gwarancyjnych związanych ze spawami katalizatorów . Korek podlega zarówno naprężeniom związanym z rozszerzalnością cieplną ze strony skorupy, jak i obciążeniom wibracyjnym pochodzącym od samego czujnika tlenu, który zwykle waży 60-80 gramów i wsporników oddalonych o 45 mm od czoła korka. Przy częstotliwości drgań silnika wynoszącej 100–200 Hz ta wspornikowa masa przykłada cykliczne momenty zginające do spoiny korkowej.

Prawidłowe zgrzewanie korka wymaga a spoina pachwinowa o minimalnej długości ramienia 4mm i całkowite połączenie zarówno z podstawą korka, jak i zewnętrzną powierzchnią skorupy. Spoina musi być ciągła na całym obwodzie – każda porowatość lub pęknięcie kraterowe staje się miejscem inicjacji zmęczenia. W badaniach niszczących spoiny korkowe o długości ramion mniejszych niż 3 mm uległy uszkodzeniu przy 15 000–25 000 cykli wibracji, natomiast spoiny o długości ramion 4–5 mm przekroczyły 100 000 cykli. Materiał korka musi pasować do skorupy: korki 409 w tulejach 409, 441 w tulejach 441. Niedopasowane materiały korków powodują korozję galwaniczną przyspieszaną przez kondensat spalin, zmniejszając wytrzymałość spoiny o 40% w ciągu dwóch lat użytkowania.

Metody inspekcji: wykraczające poza kontrole wizualne

Zgodnie z danymi kontroli jakości, kontrola wzrokowa pozwala wykryć jedynie 12% wad spawów w elementach katalizatora. Minimalny akceptowalny protokół inspekcji obejmuje badanie penetrantem (PT) pod kątem pęknięć powierzchniowych i badanie radiograficzne (RT) pod kątem porowatości wewnętrznej . PT ujawnia pęknięcia o szerokości nawet 0,1 mm, ale wymaga fachowej interpretacji. Fałszywie dodatnie wyniki występują w 8-10% spoin ze stali ferrytycznej ze względu na tlenki powierzchniowe. RT, choć droższa, wykrywa brak stopienia, wtrącenia żużla i porowatość gazu do średnicy 0,5 mm. W przypadku produkcji na dużą skalę zautomatyzowane testowanie za pomocą prądów wirowych pozwala na wykrywanie defektów na poziomie 95% przy czasie cyklu wynoszącym 3–5 sekund na spoinę, ale wymaga oddzielnej kalibracji dla geometrii każdego elementu.

Badania niszczące należy przeprowadzić na jednym elemencie na 500 jednostek. Wytnij przekrój spoiny, wytrawiaj kwasem szczawiowym, aby odsłonić strefę wtopienia i zmierz procent penetracji oraz szerokość HAZ. Odrzucić każdą partię, w której średnia penetracja spada poniżej 80% lub więcej niż 2% spoin wykazuje przepalenia . Zachowaj fotomikrografie przekrojów jako dokumentację jakości na potrzeby audytów u klientów.

Zmęczenie cyklem termicznym: zabójca w świecie rzeczywistym

Spawane elementy katalizatora nie ulegają uszkodzeniom w wyniku przeciążenia statycznego – ulegają uszkodzeniu w wyniku niskocyklowego zmęczenia cieplnego. Każde uruchomienie i wyłączenie silnika powoduje zmianę temperatury konwertera z temperatury otoczenia na 600-900°C. Ponad 120 000 mil konwerter doświadcza w przybliżeniu 4000 do 6000 pełnych cykli termicznych . Złącze spawane podlega cyklicznym odkształceniom plastycznym, ponieważ metal spoiny i metal nieszlachetny mają nieco inne współczynniki rozszerzalności cieplnej. Spoiny ferrytyczne ze stali nierdzewnej rozszerzają się przy 11-12 µm/m·K, podczas gdy metal nieszlachetny rozszerza się przy 10,5-11 µm/m·K. To niedopasowanie 0,5-1,0 µm/m·K powoduje powstanie 0,3-0,5% odkształcenia plastycznego na cykl.

Testy to pokazują spoiny o gładkich promieniach i bez podcięć wytrzymują 5000 cykli , podczas gdy te z ostrymi kątami palców ulegają awarii po 1500–2000 cyklach. Szlifowanie po spawaniu w celu wtopienia palca spoiny w metal nieszlachetny zwiększa trwałość zmęczeniową o 300% poprzez eliminację naprężeń. Spawanie laserowe zapewnia naturalnie gładkie promienie palców i nie wymaga dodatkowej obróbki. W przypadku komponentów GTAW należy przeprowadzić operację mieszania palców przy użyciu frezu węglikowego lub ściernicy listkowej – operacja trwająca 30 sekund na komponent, która zmniejsza roszczenia gwarancyjne o 56% w oparciu o dane terenowe.

Kontrola gazów osłonowych i zanieczyszczeń

W przypadku spawania metodą GTAW spawanych elementów katalizatora skład gazu osłonowego bezpośrednio wpływa na kolor spoiny i odporność na korozję. Czysty argon daje akceptowalne spoiny, ale pozostawia szarą, utlenioną powierzchnię . Dodanie 2-5% wodoru do argonu poprawia przenoszenie ciepła i daje jasne, srebrne wykończenie. Jednakże gaz zawierający wodór powoduje kruchość wodorową w spoinach ferrytycznych stali nierdzewnej, jeśli w układzie występuje wilgoć. Bezpieczniejszą alternatywą jest argon z 1-3% azotu, który stabilizuje fazę ferrytową i ogranicza wytrącanie się węglików.

Zanieczyszczenie olejem, smarem lub pyłem warsztatowym ma katastrofalne skutki. Wykazało to badanie 250 awarii w terenie spoiny zanieczyszczone zaledwie 0,1 mg/cm² węglowodorów powodowały powstawanie porowatości i pękanie z szybkością 3 razy większą niż w przypadku czystych spoin . Wymagany protokół czyszczenia: odtłuścić wszystkie elementy roztworem zasadowym, spłukać wodą dejonizowaną i suszyć w temperaturze 80°C przez 10 minut. Spawać w ciągu 4 godzin od czyszczenia. Jeżeli spawanie musi zostać opóźnione, elementy należy przechowywać w szczelnie zamkniętych workach ze środkiem osuszającym. Zanieczyszczonych elementów nie da się uratować poprzez wycieranie – zanieczyszczenia wchłaniają się w powierzchniową warstwę tlenku i wymagają chemicznego usunięcia.

Wymiary spoin wsporników montażowych i osłon termicznych

Wsporniki montażowe i osłony termiczne przymocowane do spawanych elementów katalizatora wymagają innych wymiarów spoin niż szwy skorupy. Wsporniki podlegają obciążeniom mechanicznym wynikającym z wibracji pojazdu i uderzeń na drodze, a nie tylko cyklom termicznym. Minimalna długość ramienia spoiny pachwinowej wspornika powinna być równa cieńszej z dwóch łączonych części. W przypadku wspornika o grubości 3 mm przyspawanego do korpusu o grubości 2 mm należy zastosować a Minimalna długość nóg 2 mm . W przypadku mocowania wsporników preferowane są połączenia zakładkowe zamiast połączeń doczołowych, ponieważ zapewniają o 40% wyższą wytrzymałość statyczną pod obciążeniem odrywającym.

Spoiny z osłoną termiczną stanowią wyjątkowe wyzwanie: osłona ma zazwyczaj grubość 0,8–1,0 mm i łatwo się przepala. Użyj pulsacyjny GTAW przy 20-30 amperach w szczycie, 5-8 amperów w tle , z prędkością jazdy 8-10 cali na minutę. Zgrzewanie punktowe oporowe jest alternatywą dla mocowania osłony termicznej, umożliwiając wytwarzanie bryłek o średnicy 5 mm przy 50-60 złączach na minutę. Jednakże oporowe spoiny punktowe powodują koncentrację naprężeń na krawędzi jądra, a badania zmęczeniowe wykazują, że ulegają one uszkodzeniu o 35% wcześniej niż ciągłe spoiny pachwinowe metodą GTAW pod wpływem cykli termicznych. W przypadku zastosowań wymagających trwałości przekraczającej 80 000 mil należy określić spoiny ciągłe pomimo dłuższego czasu cyklu.

Naprawa spawania: kiedy i jak

Spawanie naprawcze uszkodzonych elementów katalizatora jest możliwe, ale ściśle ograniczone. Wszelkie wady spoiny wymagające naprawy należy całkowicie zeszlifować przed ponownym spawaniem . Spawanie istniejącej wady bez jej usunięcia jest niedozwolone – powoduje to powstanie drugiej strefy wpływu ciepła w obrębie już osłabionej mikrostruktury, zmniejszając trwałość zmęczeniową o 70-80% w porównaniu ze spoiną jednoprzejściową. Maksymalna dozwolona liczba napraw na komponent wynosi jedną. Dwie naprawy powodują skumulowane uszkodzenia mikrostruktury, które ulegają uszkodzeniu przy <500 cyklach termicznych, niezależnie od jakości spoiny.

Po spawaniu naprawczym element musi przejść te same kryteria kontroli, co oryginalna produkcja: badanie penetracyjne barwnika pod kątem wad powierzchniowych i badanie radiograficzne pod kątem integralności wewnętrznej. Dodatkowo obszar naprawy musi zostać poddany badaniu twardości – naprawiona spoina i otaczająca SWC nie powinny przekraczać 250 HV (twardość Vickersa) w przypadku ferrytycznej stali nierdzewnej. Twardość powyżej 280 HV wskazuje na nadmierny dopływ ciepła podczas naprawy, co powoduje powstawanie kruchego martenzytu, który pęka podczas pracy. Odrzuć każdą spoinę naprawczą przekraczającą ten limit twardości.
