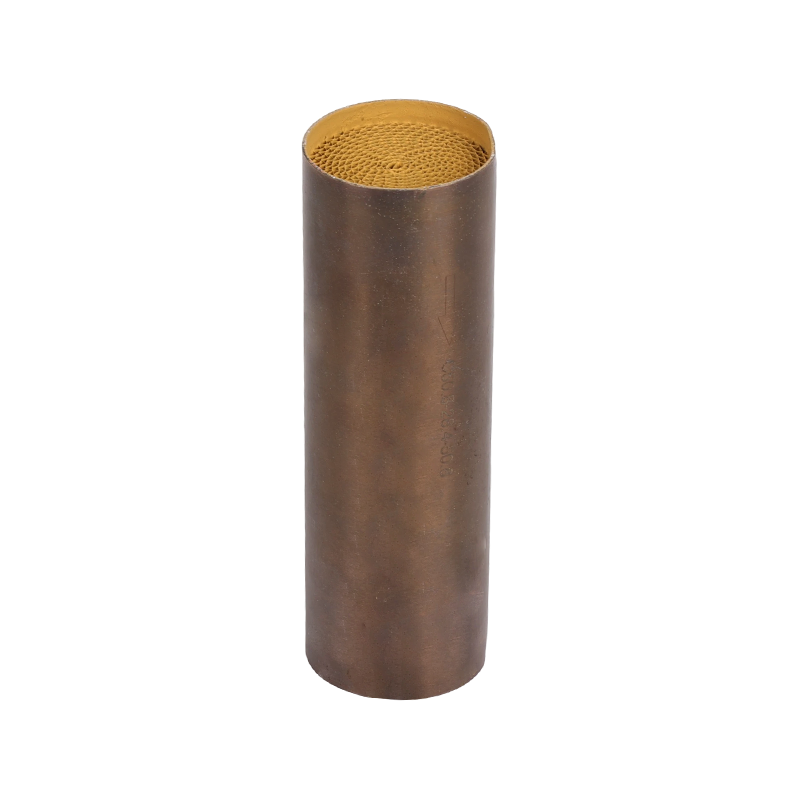

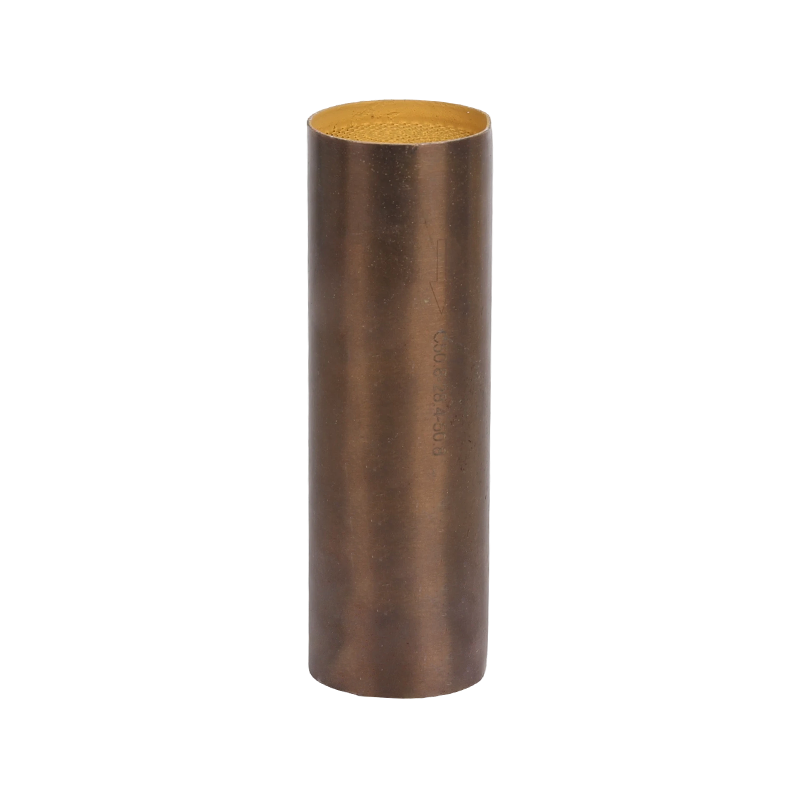

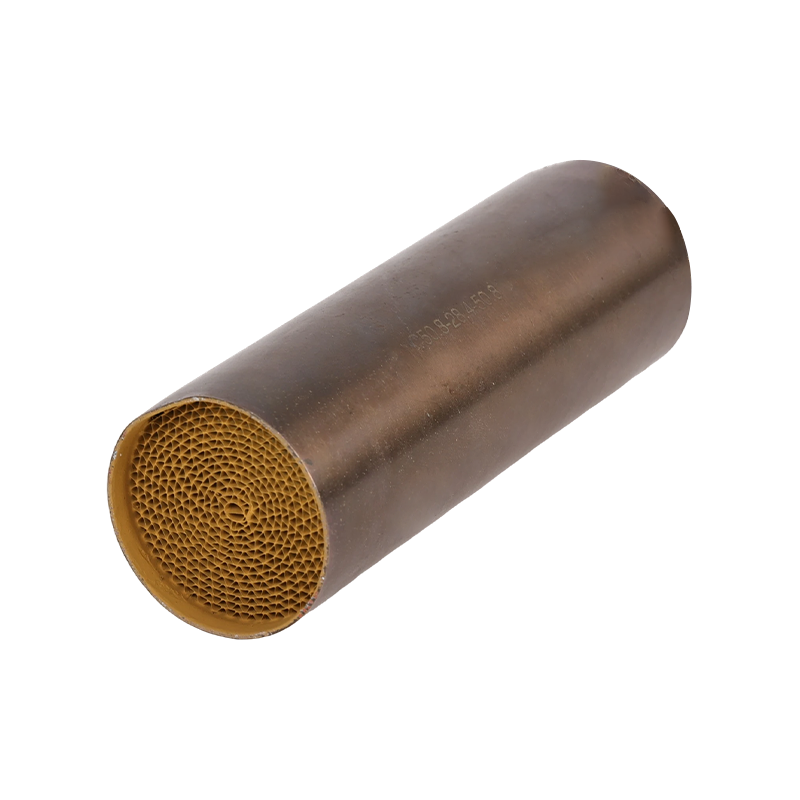

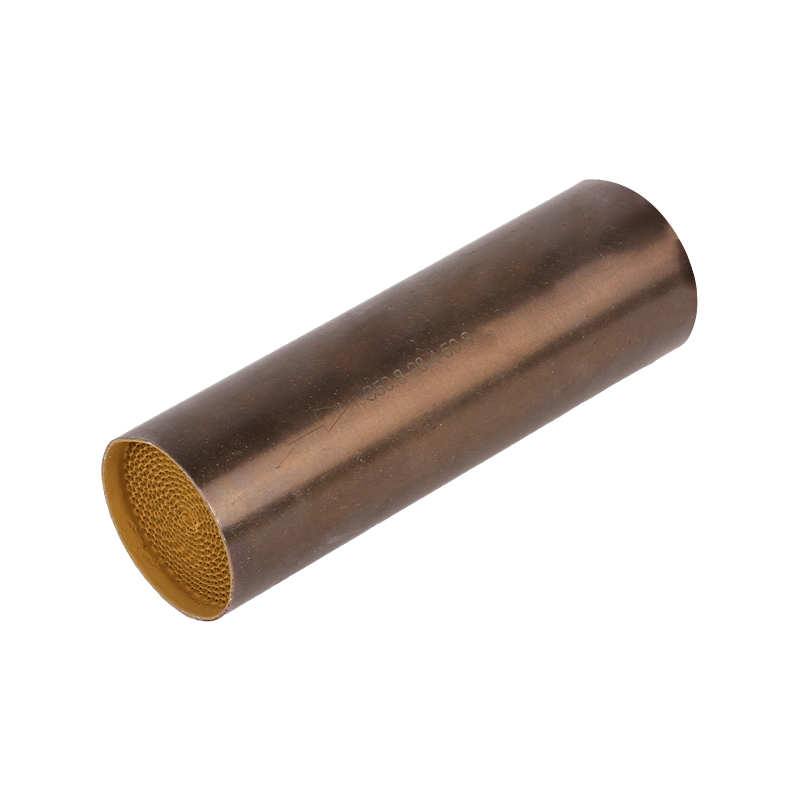

Małe podłoże metalowe

Struktura rdzenia i proces produkcyjny
1. Materiał podłoża
Materiał podstawowy: Zwykle wykonany z folii ze stopu Fe-Cr-Al (żelazo, chrom, aluminium), specjalistycznego stopu odpornego na wysokie temperatury.
Kluczowe właściwości:
Odporność na utlenianie w wysokiej temperaturze: W podwyższonych temperaturach powierzchnia stopu tworzy gęstą warstwę ochronną z α-tlenku glinu (α-Al₂O₃), która zapobiega dalszemu utlenianiu i korozji podłoża.
Doskonała odporność na ciepło: Materiał może wytrzymać długotrwałe narażenie na temperatury powyżej 1000°C.
Kontrolowany współczynnik rozszerzalności cieplnej: Dodając śladowe pierwiastki stopowe, współczynnik rozszerzalności cieplnej można precyzyjnie dostroić, aby poprawić stabilność strukturalną.
2. Proces produkcyjny
Obróbka folii: Folia ze stopu Fe-Cr-Al jest zwijana do wymaganej grubości, zwykle od 0,03 mm do 0,08 mm.

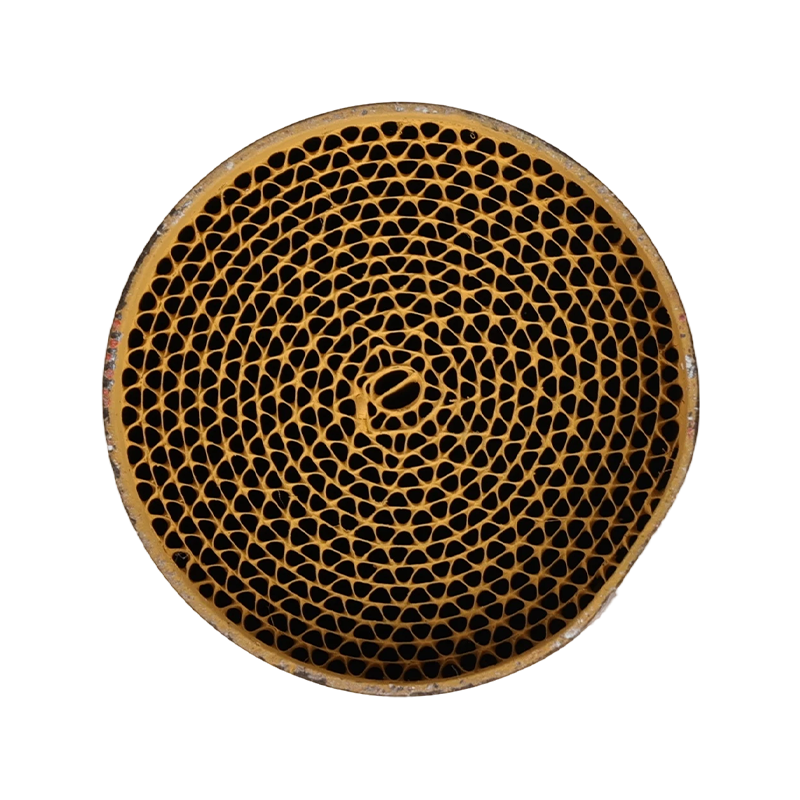

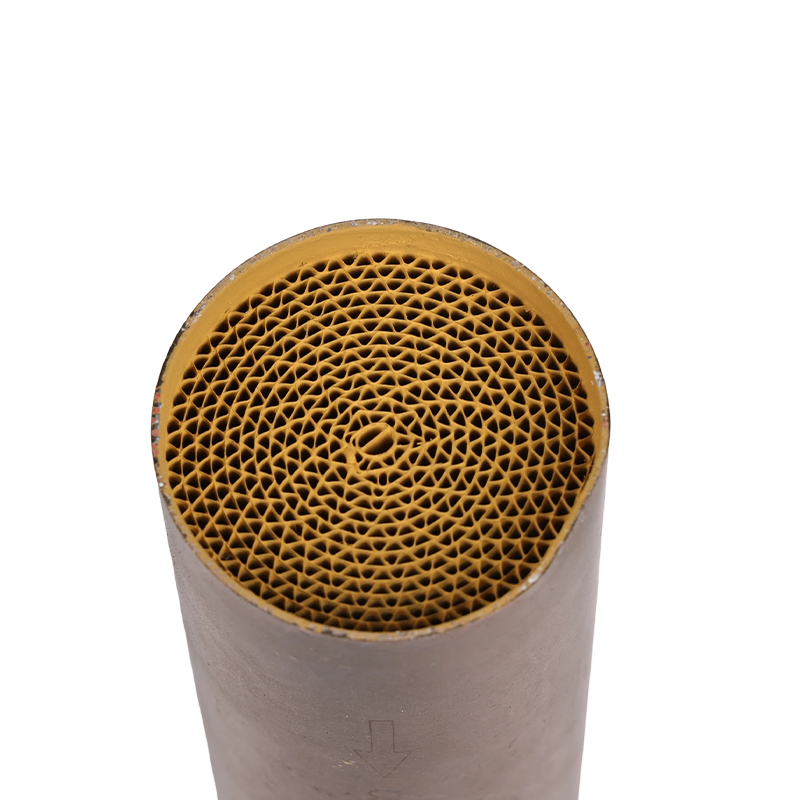

Formowanie i zgrzewanie: Folię formuje się naprzemiennie w warstwy faliste i płaskie, a następnie zwija w struktury cylindryczne lub owalne. Punkty styku są łączone poprzez lutowanie w wysokiej temperaturze, tworząc solidny monolit o strukturze plastra miodu z wieloma równoległymi kanałami.
Nakładanie powłoki: Ponieważ powierzchnia metaliczna jest gładka i chemicznie obojętna, bezpośrednie przyleganie powłoki jest trudne. Dlatego powierzchnia folii poddawana jest obróbce wstępnej – zwykle utlenianiu w wysokiej temperaturze lub piaskowaniu – w celu uzyskania mikroskopijnie chropowatej powierzchni. Alternatywnie, można wstępnie uformować warstwę aluminiowaną w celu zwiększenia przyczepności warstwy podkładowej.

Wyjątkowe zalety podłoży metalowych
W porównaniu z tradycyjnymi podłożami ceramicznymi z kordierytu, podłoża metalowe oferują następujące niezwykłe zalety:
1. Wyjątkowa wytrzymałość mechaniczna i odporność na uderzenia
Zaleta: W przeciwieństwie do ceramiki, podłoża metalowe nie pękają pod wpływem wibracji, naprężeń termicznych lub uderzeń fizycznych, zapewniając wysoki poziom niezawodności.
Zastosowanie: Idealny do trudnych warunków pracy, takich jak motocykle, pojazdy terenowe i maszyny budowlane.
2. Niezwykle cienka grubość ścianki i niska masa termiczna
Grubość ścianki: Folie metalowe mogą mieć grubość zaledwie 0,03 mm, podczas gdy podłoża ceramiczne mają zazwyczaj grubość ścianek 0,1–0,15 mm.
Zalety:
Niskie ciśnienie wsteczne: Cieńsze ścianki zapewniają płynniejszy przepływ spalin i niższy opór, co korzystnie wpływa na moc silnika.
Szybkie wyłączanie: Ze względu na niską masę termiczną i szybkie nagrzewanie cienkich metalowych ścianek, katalizator może osiągnąć temperaturę wyłączenia w ciągu kilku sekund po zimnym uruchomieniu. Ta funkcja ma kluczowe znaczenie dla zmniejszenia emisji w fazie zimnego rozruchu – najbardziej krytycznym okresie dla kontroli emisji.
3. Doskonała przewodność cieplna
Zaleta: Ciepło może szybko rozprzestrzeniać się po podłożu, zapewniając równomierny rozkład temperatury i zapobiegając lokalnemu przegrzaniu, które mogłoby prowadzić do spiekania i dezaktywacji katalizatora. Zwiększony transfer ciepła przez podłoże również sprzyja regeneracji i przyspiesza reakcje katalityczne.
4. Doskonała odporność na szok termiczny
Zaleta: Podłoża metalowe są w stanie wytrzymać nagłe wahania temperatury w układzie wydechowym – takie jak szybkie przejścia z jazdy z dużą prędkością na bieg jałowy lub podczas aktywnej regeneracji DPF – bez uszkodzeń strukturalnych.
5. Wysoka elastyczność projektowania
Zaleta: Folie metalowe można zwijać w różne kształty (takie jak przekroje stożkowe lub nieokrągłe), co pozwala na lepsze wykorzystanie nieregularnej przestrzeni wywiewnej i umożliwia bardziej zwartą konstrukcję systemów.

Wady i wyzwania związane z podłożami metalowymi
1. Wysoki koszt: zastosowanie specjalnych materiałów stopowych i skomplikowanych procesów produkcyjnych – zwłaszcza lutowania twardego – sprawia, że podłoża metalowe są znacznie droższe niż podłoża ceramiczne.
2. Wyzwania związane z przyczepnością powłoki: Zapewnienie, że warstwa podkładowa mocno przylega do powierzchni metalu, przy jednoczesnym zachowaniu trwałości w warunkach intensywnych cykli termicznych i wibracji, stanowi główne wyzwanie techniczne podczas produkcji.
3. Granice utleniania w wysokiej temperaturze: Chociaż podłoża metalowe zapewniają doskonałą odporność na ciepło, długotrwałe narażenie na bardzo wysokie temperatury może spowodować degradację ochronnej warstwy tlenku, co prowadzi do utlenienia podłoża lub proszkowania. W rezultacie ich maksymalna ciągła temperatura pracy pozostaje na ogół niższa niż w przypadku najwyższej jakości materiałów ceramicznych.

Podstawowe scenariusze zastosowań
Ze względu na powyższe zalety i ograniczenia podłoża metalowe nie mają uniwersalnego zastosowania, ale wyjątkowo dobrze sprawdzają się w określonych obszarach, w których można w pełni wykorzystać ich zalety:
1. Katalizatory motocyklowe
Wymagania: Silniki motocykli generują intensywne wibracje, mają ograniczoną przestrzeń montażową i są bardzo wrażliwe na masę i przeciwciśnienie spalin.
Dopasowanie: Wysoka wytrzymałość, lekkość, odporność na wibracje i elastyczna konstrukcja podłoży metalowych sprawiają, że idealnie nadają się do tych warunków.
2. Katalizatory blisko sprzężone
Wymaganie: Aby uzyskać optymalną emisję przy rozruchu zimnego silnika, katalizator instaluje się jak najbliżej kolektora wydechowego silnika. Obszar ten doświadcza niezwykle wysokich temperatur i poważnych szoków termicznych.
Dopasowanie: Możliwość szybkiego wyłączania światła i doskonała odporność na szok termiczny podłoży metalowych sprawiają, że idealnie nadają się do zastosowań blisko sprzężonych, często stosowanych w połączeniu z głównym katalizatorem ceramicznym znajdującym się dalej.
3. Samochody o wysokich osiągach i samochody sportowe
Wymagania: Pojazdy te wymagają dużej mocy wyjściowej (wymagającej niskiego przeciwciśnienia) i szybkiej reakcji przepustnicy.
Dopasowanie: Niskie przeciwciśnienie podłoża metalowego pomaga zmaksymalizować wydajność i szybkość reakcji silnika.
4. Katalizatory utleniające diesla (DOC)
Wymagania: Silniki wysokoprężne charakteryzują się stosunkowo niską temperaturą spalin podczas zimnego rozruchu; DOC musi szybko się zaświecić, aby przekształcić HC i CO, jednocześnie wytwarzając NO₂, aby wesprzeć pasywną regenerację znajdującego się za nim filtra DPF.
Dopasowanie: Metal DOC szybciej osiągają temperaturę roboczą, zwiększając ogólną wydajność układu kontroli emisji.
5. Katalizatory o zmiennej geometrii i zintegrowane tłumiki
Wymagania: Wykorzystując swoją elastyczność strukturalną, podłoża metalowe mogą łączyć funkcje katalityczne i wyciszające lub być ukształtowane w celu optymalizacji przepływu gazów spalinowych.
